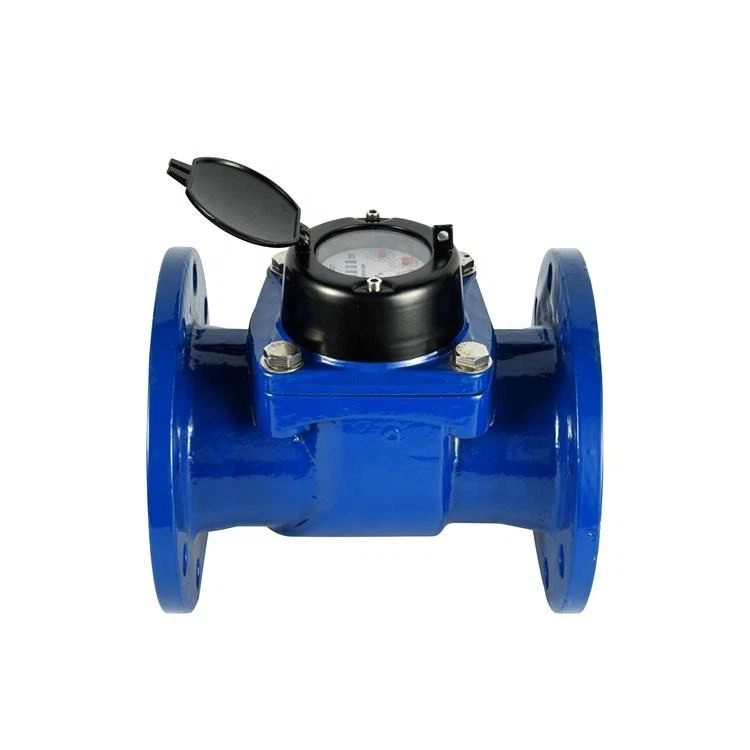

Meter jenis pukal (woltman)





1. Jenis Nama: Meter Air Jenis Woltmann
2. Saiz: DN50-DN500
3. Standard: ISO 4064 Kelas B
4. Bahan: Besi Cast
5. PN: 1.0/1.6 MPa (10/16bar)
6. Pemasangan mendatar

Tekanan air<1MPa(PN: 1.6Pa/16bar)

Dari QT termasuk dan termasuk QS adalah ± 2%;
Dari QMIN termasuk sehingga tetapi tidak termasuk QT adalah ± 5%.

Butiran Teknikal

Keperluan Pemasangan: Meter harus dipasang di kedudukan mendatar dengan saluran paip ke atas





I. Langkah pemasangan yang betul



1. Penyediaan sebelum pemasangan



Periksa keadaan meter: Pastikan meter bebas daripada kerosakan pengangkutan, dengan komponen utuh seperti perumahan dan pendesak. Sahkan bahawa model meter dan diameter nominal sepadan dengan spesifikasi saluran paip, dan periksa sijil kilang dan sijil pengesahan metrologi.



Bersihkan saluran paip: Sembunyi saluran paip sebelum pemasangan untuk menghilangkan serpihan seperti kimpalan, sedimen, dan karat, menghalang kekotoran dari memasuki meter dan merosakkan pendesak atau menyekat saluran aliran.



Pilih lokasi pemasangan:



Meter harus dipasang pada saluran paip mendatar atau menegak. Pastikan arah aliran air selaras dengan petunjuk anak panah pada perumahan meter.



Jauhkannya dari sumber getaran, sumber haba, dan persekitaran yang menghakis. Jika perlu, pasangkan kejutan - menyerap atau panas - peranti penebat.

Rizab ruang penyelenggaraan yang mencukupi: Bahagian paip lurus mesti dipasang sebelum dan selepas meter untuk memastikan aliran air yang stabil. Juga, rizab sekurang -kurangnya 1.5 kali panjang meter untuk pembongkaran dan penyelenggaraan mudah.



2. Sambungan saluran paip dan pemasangan aksesori



Memasang aksesori yang diperlukan:



Injap: Injap Globe atau injap pintu harus dipasang sebelum dan selepas meter untuk memotong bekalan air semasa penyelenggaraan. Untuk sistem aliran besar -, adalah disyorkan untuk memasang penapis di hadapan meter untuk terus mencegah kekotoran dari masuk.



Sendi pengembangan: Jika saluran paip mempunyai pengembangan haba, penguncupan, atau kesilapan pemasangan, sendi pengembangan boleh dipasang berhampiran meter untuk mengelakkan tekanan saluran paip yang dihantar ke perumahan meter.



Injap pelepasan udara: Jika udara boleh berkumpul di lokasi pemasangan, injap pelepasan udara harus dipasang di bahagian depan meter untuk melepaskan udara dan memastikan ketepatan pengukuran.



Pengedap dan sambungan:



Untuk sambungan bebibir, pastikan permukaan bebibir rata. Gunakan air - tahan dan suhu - gasket tahan. Kencangkan bolt sama rata untuk mengelakkan kebocoran air atau kerosakan pada meter kerana daya yang tidak rata.



Untuk sambungan berulir, bungkus pita Teflon atau gunakan sealant untuk mengelakkan kebocoran antara muka, tetapi berhati -hati untuk tidak menggunakan jumlah yang berlebihan untuk mengelakkan serpihan memasuki saluran paip.



3. Post - Peserta Pemasangan



Pelepasan udara dan ujian air: Perlahan -lahan membuka injap di hadapan meter untuk membolehkan air mengisi saluran paip secara beransur -ansur. Pada masa yang sama, buka injap pelepasan udara untuk melepaskan udara. Selepas air mengalir dengan lancar, tutup injap pelepasan udara dan periksa kebocoran di semua antara muka.



Semak kaunter: Perhatikan sama ada penunjuk meter atau roda digit berputar secara fleksibel tanpa jamming. Ujian di bawah kedua -dua kadar aliran rendah dan tinggi untuk mengesahkan pemeteran biasa.



Ii. Nota



Adalah dilarang sama sekali untuk mengetuk atau membongkar perumahan atau kaunter apabila meter sedang beroperasi untuk mengelakkan komponen ketepatan yang merosakkan.

Semasa penyelenggaraan, injap depan dan belakang mesti ditutup terlebih dahulu, dan air dalam saluran paip mesti disalirkan untuk memastikan keselamatan operasi.

Untuk meter air panas, pastikan suhu air tidak melebihi julatnya untuk mengelakkan suhu tinggi daripada merosakkan anjing laut atau pendesak.
